5S e gestão visual

5S é o método de organização do posto de trabalho estruturado em cinco sensos, cujo propósito não é a área ficar boa de olhar, e sim tornar a condição anormal impossível de não ver.

Em termos simples: organizar o posto de um jeito que, quando alguma coisa sair do normal, qualquer pessoa perceba na hora, sem precisar procurar nem perguntar a ninguém.

A tradução dos cinco termos está em qualquer material. O que raramente se diz é qual decisão cada senso toma, qual o critério objetivo de cada um, como o resultado se converte em número, e por que a maior parte dos programas regride. É o que este tratado cobre.

Origem e atribuiçãoBásico#

Os cinco sensos vêm da prática industrial japonesa do pós-guerra e foram sistematizados no contexto do Sistema Toyota de Produção, de onde se difundiram junto com o restante do repertório Lean. Os termos originais são seiri, seiton, seisō, seiketsu e shitsuke.

A tradução brasileira consagrada usa a palavra "senso" justamente para marcar que não são etapas de um projeto com início e fim, e sim critérios permanentes de julgamento sobre o posto. Um programa que trata os cinco como fases a concluir já começou errado.

A crença que precisa cairBásico#

5S é organização e limpeza. Uma área bem organizada é uma área sob controle.

As duas coisas se correlacionam, e é por isso que a crença resiste. Mas não são a mesma coisa, e a diferença tem consequência mensurável:

	Pergunta que responde	Como se mede
Organização	As coisas estão no lugar?	Inspeção visual, que é o que a auditoria mede
Controle	Quanto tempo leva para alguém perceber que algo saiu do normal?	Tempo de detecção

A auditoria de 5S mede a primeira e é interpretada como se medisse a segunda. Daí a área com nota alta e três horas de tempo de detecção.

O propósito do 5S não é a área ficar boa de olhar. É o anormal ficar impossível de não ver. Área bonita que não permite detectar anomalia não passou no 5S: passou na auditoria, que é outra coisa.

Exemplo trabalhado: por que a nota mais alta pode ser a área piorBásico#

Duas áreas da mesma planta, mesmo auditor, mesmo formulário. Exemplo construído para fins didáticos.

	Área A	Área B
Nota de auditoria	9,2	6,8
Ferramentas	Em armário fechado, identificado	Em quadro de sombra aberto
Contenedores	Empilhados, limpos, alinhados	Com faixa de nível pintada
Parâmetros de processo	Registrados em planilha na sala	Cartão que muda de cor fora da faixa
Aparência geral	Impecável	Menos limpa
Tempo médio de detecção	3h20	12 min

A área A esconde bem. A área B revela bem.

Armário fechado e identificado é organização exemplar, e torna impossível saber de relance que uma ferramenta não voltou. Quadro de sombra aberto é menos elegante e resolve isso em um segundo. O formulário de auditoria premia a primeira porque mede aparência, e é por isso que a nota sobe sem que o resultado mude.

Os cinco sensos, pela decisão que cada um tomaBásico#

Senso	A decisão que toma	Critério objetivo
1. Utilização	O que fica na área	Frequência de uso, com prazo declarado
2. Organização	Onde cada coisa fica	A ausência precisa ser visível
3. Limpeza	A condição básica do equipamento	Limpar é inspecionar
4. Padronização	O que é a condição normal	Faixa, marca, cor ou nível verificável sem instrumento
5. Disciplina	Como se mantém	Rotina com dono, cadência e reação

Três observações que mudam a aplicação:

O senso 2 não é guardar bem, é expor bem. O critério não é "cada coisa tem lugar", é "a falta de cada coisa é perceptível". Armário fechado e etiquetado atende o primeiro critério e reprova no segundo.

O senso 3 é o mais mal aplicado da lista. Limpeza no 5S não é higiene: é o método pelo qual quem opera encontra o desvio de condição antes da falha. Terceirizar a limpeza de um equipamento é terceirizar a inspeção dele.

O senso 4 é o que dá sentido à palavra desvio. Sem condição normal declarada não existe desvio, e sem desvio não existe detecção, nem rotina de reação, nem melhoria mensurável.

Por que tempo de detecção vira dinheiroIntermediário#

O argumento que falta na maior parte dos programas de 5S é este: detecção é uma parcela de uma soma que define quanto estoque a fábrica precisa carregar.

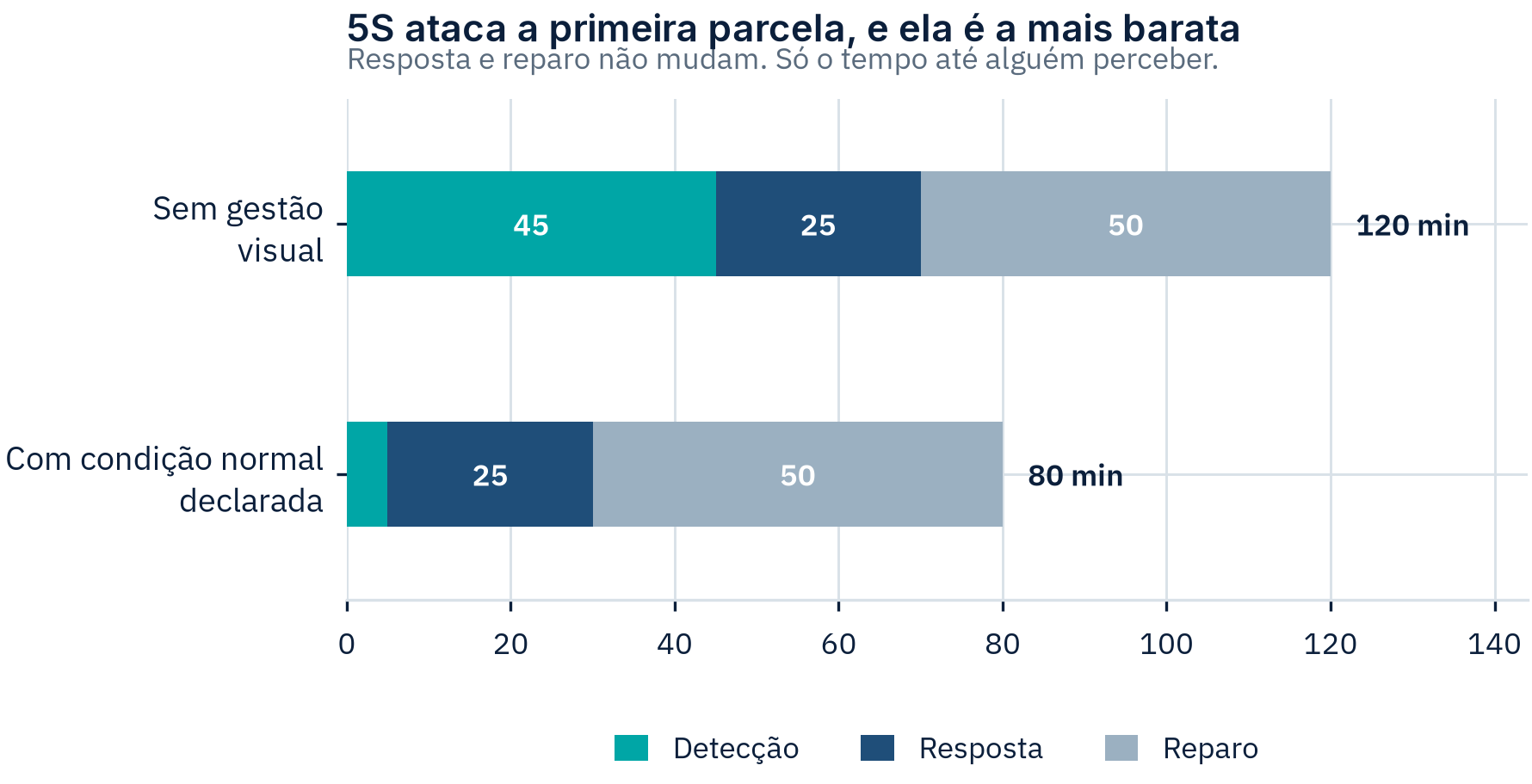

O tempo total de uma interrupção decompõe-se em três parcelas, e quase nunca é decomposto:

Num exemplo construído, com interrupção típica de 120 minutos:

Parcela	Tempo	Quem a reduz
Detecção, da condição mudar até alguém perceber	45 min	Gestão visual
Resposta, de perceber até quem resolve chegar	25 min	Rotina e escalonamento
Reparo, até o processo voltar à condição	50 min	Manutenção e método
Total	120 min

Reduzindo apenas a detecção, de 45 para 5 minutos, o que se faz com dispositivo de sinalização, faixa de referência e condição normal declarada, sem tocar no equipamento:

Um terço a menos de interrupção, sem investimento em ativo e sem alterar a confiabilidade do equipamento.

O cálculo: de tempo de detecção a peças de pulmãoIntermediário#

A conversão que fecha o argumento é a do estoque de proteção. O pulmão entre duas etapas existe para que a etapa seguinte continue produzindo enquanto a anterior está interrompida. Seu tamanho é, em primeira aproximação:

onde $d$ é a taxa de consumo da etapa seguinte. Mantendo o exemplo construído, com $d$ = 2 peças por minuto:

• Antes: $E = 2 \times 120 = 240$ peças de pulmão
• Depois: $E = 2 \times 80 = 160$ peças de pulmão

Oitenta peças a menos de estoque em processo, obtidas com faixa pintada e cartão de referência. O investimento é de material de sinalização, e o retorno aparece em capital de giro e em área ocupada, não numa nota de auditoria.

Como $T_d$ entra na soma de forma aditiva, o efeito relativo do 5S depende de quanto ele pesa no total. Vale a pena escrever a relação:

É isso que transforma 5S de programa de aparência em intervenção de engenharia: ele ataca o primeiro termo da soma, e é o termo mais barato de atacar.

Como medir detecção, em vez de aparênciaIntermediário#

Este tratado afirma que a nota de auditoria mede a coisa errada. A objeção justa é: então meça o quê, e como. Esta seção responde.

O indicador é o tempo de detecção, definido como o intervalo entre uma condição sair da faixa normal e a primeira pessoa perceber, sem que ninguém tenha medido nem perguntado. Ele não aparece em nenhum sistema, porque o instante em que a condição mudou raramente é registrado. Existem três formas de obtê-lo, em ordem crescente de esforço e de confiabilidade.

1. Reconstrução a partir de evento real. Quando uma anomalia gera registro (parada, refugo, chamado), reconstruir para trás até o momento em que a condição mudou, usando dado de processo, apontamento ou testemunho. Barato, disponível desde já, e enviesado: só enxerga os desvios que chegaram a virar evento.

2. Idade do desvio encontrado em auditoria. Na auditoria, em vez de pontuar o que está fora, perguntar há quanto tempo está fora. Um item fora de posição há duas horas e outro há três semanas recebem a mesma nota nos formulários usuais, e dizem coisas opostas sobre o sistema. É a mudança mais barata de todas: acrescenta uma coluna ao formulário que já existe.

3. Desvio controlado, com tempo cronometrado. Introduzir deliberadamente uma condição fora do padrão, previamente combinada com a liderança da área, e cronometrar até alguém sinalizar. É a única medição direta, e a única que enxerga os desvios que nunca viraram evento.

Três indicadores derivam disso e cabem no mesmo quadro:

Indicador	O que revela
Tempo médio de detecção	A eficácia da camada visual instalada
Proporção detectada por quem opera	Se a detecção está na operação ou depende de quem passa
Idade média do desvio encontrado em auditoria	Se existe rotina de reação ou só existe auditoria

O segundo indicador é o mais diagnóstico dos três. Um programa em que a maior parte dos desvios é apontada pelo supervisor, pela auditoria ou pela manutenção não construiu detecção: construiu fiscalização. A diferença aparece no dia em que o fiscal falta.

Gestão visual: a regra dos trêsIntermediário#

Todo item de gestão visual precisa responder a três perguntas. Item que não responde às três é decoração, e decoração compete por atenção com o que importa.

1. Qual desvio isso torna visível? Sem resposta, é informação, não sinal.
2. Para quem? Sem resposta, ninguém é responsável por olhar.
3. O que essa pessoa faz ao ver? Sem resposta, o sinal não gera ação e vira paisagem em duas semanas.

A terceira é a que mais reprova. Um quadro com o indicador do dia atualizado, sem regra de reação definida, informa e não decide.

Sinal compete com sinal. Uma fábrica acumula indicadores ao longo dos anos, cada um adicionado por um motivo legítimo, sem que ninguém remova nenhum. Trinta indicadores num posto significam nenhum sinal, porque atenção não escala.

A hierarquia do sinalAvançado#

Nem todo dispositivo visual atua na mesma camada, e confundir as camadas é o que produz quadros bonitos e inúteis. Em ordem crescente de eficácia:

1. Informar. O dado existe e está exposto. Um mostrador digital de temperatura informa. Exige que alguém saiba qual é a faixa correta e faça a comparação mentalmente.

2. Referenciar. O dado é exposto junto com o padrão. Um mostrador com faixa verde pintada elimina a comparação mental: a leitura vira "dentro" ou "fora", e não um número.

3. Sinalizar por exceção. O dispositivo só chama atenção quando há desvio. Cartão que muda de cor, lâmpada, alarme. Reduz o custo de atenção a quase zero em regime normal.

4. Impedir. O dispositivo torna a condição errada fisicamente impossível. Aqui já não é gestão visual, é poka-yoke, e a diferença é que a detecção deixa de depender de alguém olhar.

A escolha da camada é econômica: subir um nível custa mais e vale mais. O erro comum é ficar na camada 1 e chamá-la de gestão visual. Um quadro com números atualizados é a camada 1, e é a que mais consome esforço de manutenção com menos retorno em detecção.

Pré-requisitosBásico#

1. Alguém precisa poder agir sobre o desvio detectado. Tornar visível um problema que ninguém tem autonomia ou recurso para resolver produz frustração e desacredita o método.
2. A condição normal precisa ser definível. Em processo cujo parâmetro correto ninguém sabe qual é, o senso 4 não tem o que declarar, e o caminho é caracterizar o processo antes.
3. Rotina de reação existente ou sendo construída junto. Detecção rápida sem rotina que reaja apenas antecipa a percepção de um problema que continua sem tratativa.

Quando o 5S não é a respostaIntermediário#

• Quando o problema é de capacidade ou de fluxo. Uma linha que não entrega a demanda porque uma etapa limita o sistema não melhora com organização de posto. O 5S não move a restrição.
• Quando o problema é variabilidade de causa desconhecida. Processo centrado que refuga sem causa fechada é território de análise estatística e engenharia da qualidade.
• Quando é usado como abertura de programa por ser fácil de começar. "Vamos começar pelo 5S" dito antes de qualquer medição é o erro de sequência mais comum da indústria: ferramenta escolhida antes do diagnóstico.
• Quando a organização pune quem expõe problema. O método inteiro depende de tornar o anormal visível. Numa cultura em que sinalizar desvio gera punição, o sistema aprende a esconder, e nenhum quadro resolve isso.
• Quando o objetivo declarado é auditoria de cliente. É um objetivo legítimo, mas é outro objetivo. Programa desenhado para passar em auditoria otimiza aparência, que é exatamente o que não converte em resultado.
• Quando a detecção é parcela pequena da interrupção. Se o tempo de reparo domina a soma, o teto do ganho é baixo e o investimento certo é em manutenção ou em projeto do equipamento.

Erros frequentes de aplicaçãoIntermediário#

• Medir o programa pela nota. A nota mede aparência. O indicador que importa é tempo de detecção.
• Parar nos três primeiros sensos. São os visíveis e os que produzem resultado rápido. Os dois últimos são os que impedem a regressão.
• Terceirizar a limpeza. Terceiriza a inspeção junto.
• Explicar a regressão por falta de disciplina. É o ponto em que se para de procurar o mecanismo. Disciplina é o nome que se dá ao resultado de uma rotina que existe, e à ausência de uma que não existe.
• Acumular gestão visual sem remover nada. Trinta sinais equivalem a nenhum.
• Padronizar com cartaz. Cartaz com os cinco sensos na parede não é o senso 4. O senso 4 é a faixa pintada no contenedor.
• Fotografar o "depois" e encerrar. A foto registra a camada 1 do sinal e nada diz sobre a rotina de reação, que é o que sustenta o resultado.

Casos-limiteAvançado#

Sala limpa e ambiente regulado. Em processo farmacêutico, alimentício ou de eletrônica sensível, a limpeza é requisito normativo e não pode ser tratada como inspeção informal do operador. O senso 3 continua valendo no espírito, mas o desdobramento correto é o procedimento validado de limpeza, com registro, e a inspeção de condição precisa ser um passo separado e igualmente formal.

Posto compartilhado por vários turnos com produtos diferentes. A condição normal deixa de ser única, e faixa pintada fixa passa a sinalizar desvio falso a cada troca. A solução é o padrão por produto, exposto no posto e trocado junto com o setup, o que liga o senso 4 diretamente ao SMED.

Operação com alta rotatividade de pessoal. O senso 5 depende de rotina aprendida, e onde a permanência média é curta a rotina não se consolida. Nesse contexto o investimento se desloca da camada 3 para a camada 4 do sinal: dispositivo que impede vale mais que sinal que avisa, porque não depende de repertório acumulado.

Manutenção e área técnica. Ferramenta compartilhada por vários técnicos, usada em locais variados, não se resolve com quadro de sombra fixo. O critério do senso 2, que é tornar a ausência visível, continua valendo, mas o dispositivo correto passa a ser o kit fechado por tarefa, conferido na devolução.

Relação com outras ferramentasIntermediário#

Trabalho padronizado faz para o método o que o senso 4 faz para a condição física: define o normal, sem o qual desvio não existe.

SMED depende do senso 2 para funcionar. Boa parte do tempo de setup é procura de ferramenta e material, que é atividade externa disfarçada de interna. Um posto organizado para expor ausência é pré-requisito prático da troca rápida.

OEE é onde o ganho aparece como indicador: o tempo de detecção é parcela da parada não programada, e portanto do fator disponibilidade.

Manutenção autônoma é o desdobramento correto do senso 3: quem opera inspeciona enquanto limpa, e a informação sobre a condição do equipamento fica na operação.

Gestão diária é o que fecha o senso 5. Sem rotina com cadência, dono e regra de reação, o desvio detectado não vira ação e o programa regride.

Poka-yoke é o passo além da gestão visual: em vez de tornar o erro visível, torna o erro impossível. Quando o custo do erro é alto demais para depender de alguém perceber, a resposta é dispositivo à prova de erro, não sinalização.

Glossário de notaçãoBásico#

Símbolo	Significa	Unidade
$T_{int}$	Tempo total de interrupção do processo	minutos
$T_d$	Tempo de detecção, da condição mudar até alguém perceber	minutos
$T_r$	Tempo de resposta, de perceber até quem resolve chegar	minutos
$T_c$	Tempo de correção ou reparo, até o processo voltar à condição	minutos
$d$	Taxa de consumo da etapa seguinte	peças por minuto
$E$	Estoque de proteção entre etapas	peças

Para aprofundar#

Leitura sugerida, listada como indicação de estudo e não como fonte citada neste tratado.
